概述
LQT485M溫度變送器模塊同時適用于多達十種的各型熱電偶和熱電阻信號變送。LQT485M采用完善的電氣隔離，可以減少RS485總線上的大電流信號對設備的損壞和干擾。該產品使用24位Σ-△模擬前端，保證測量的高精度；完善的防浪涌、防雷擊以及防反接設計，避免了工程應用中的誤安裝和誤操作；增強的軟件安全設計，包括低壓監控復位、多任務調度優化等功能。LQT485M全部采用進口元器件，保證較長的使用壽命和穩定性。

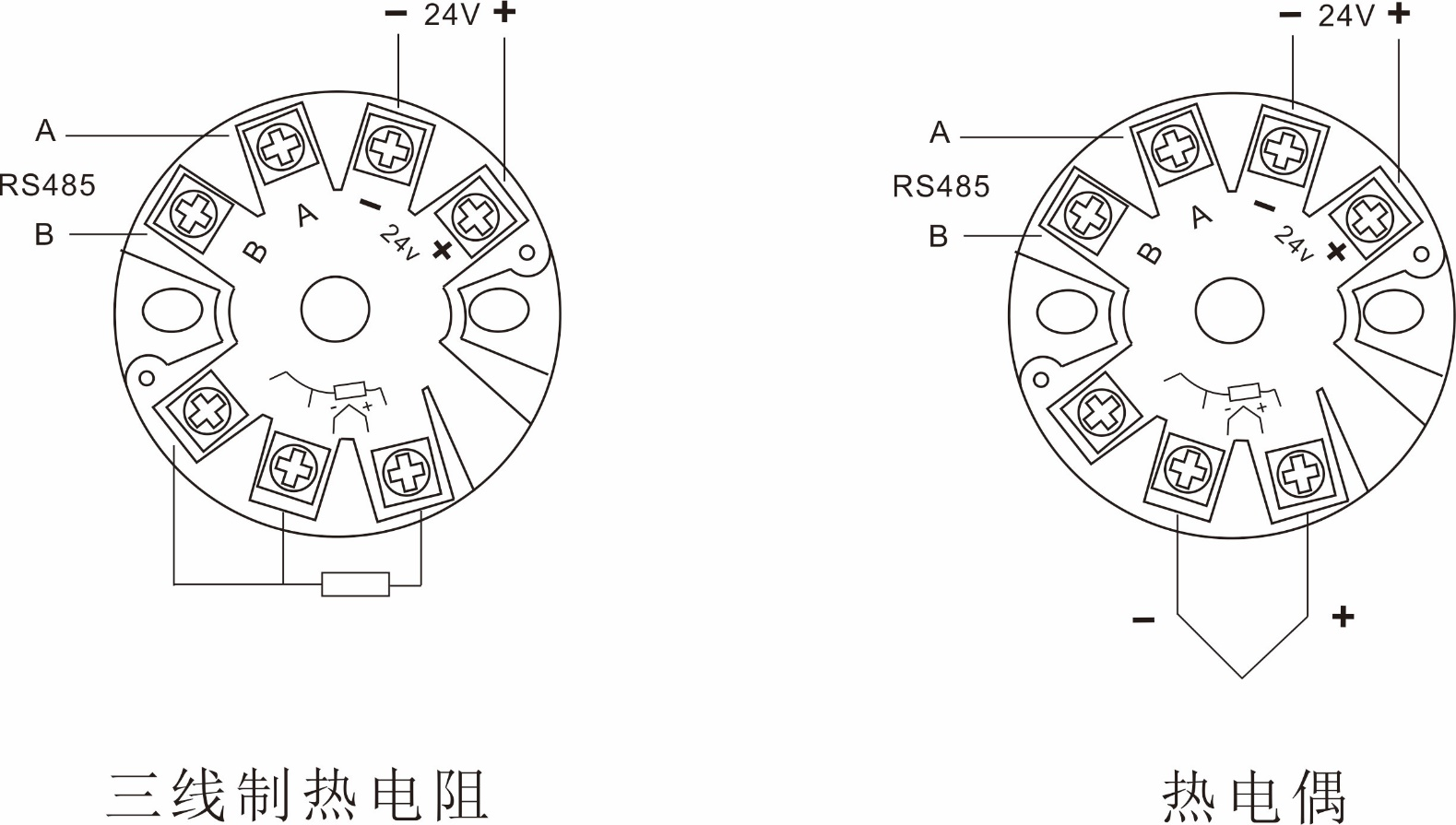

接線方式

A和B連接對應的RS485通信線
線路板底部視圖中，兩個對角定位螺柱用于將線路板固定在變送器鋁殼殼體，熱電阻和熱電偶分別按照上圖或電路板上示意圖連接。
24V電源，連接到24V+和24V-的接線端子上。

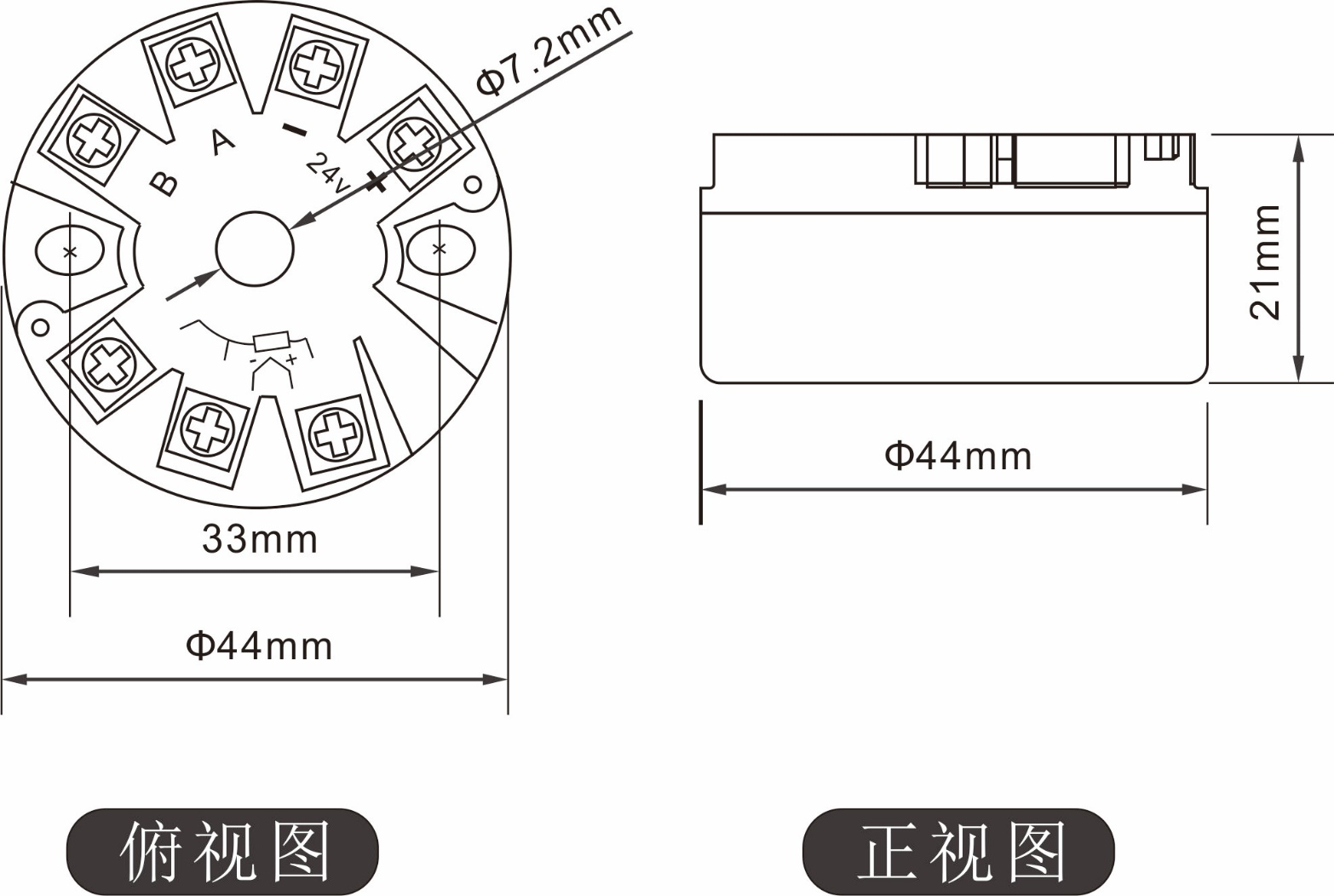

外形尺寸

使用須知及質保
a)儀表儲藏與使用適宜在環境溫度為-30℃－80℃，濕度小于80%的場合；
b)儀表連接電源時應參照第三節接線方式進行操作，在確認操作無誤后方可接通電源進行運行。
用戶在遵守使用規范的情況下，自出廠日期起，我們?yōu)橛脩籼峁┍Ｐ抟荒暌约敖K身的技術支持服務。歡迎廣大客戶來電咨詢，我們重視您的任何寶貴建議。
