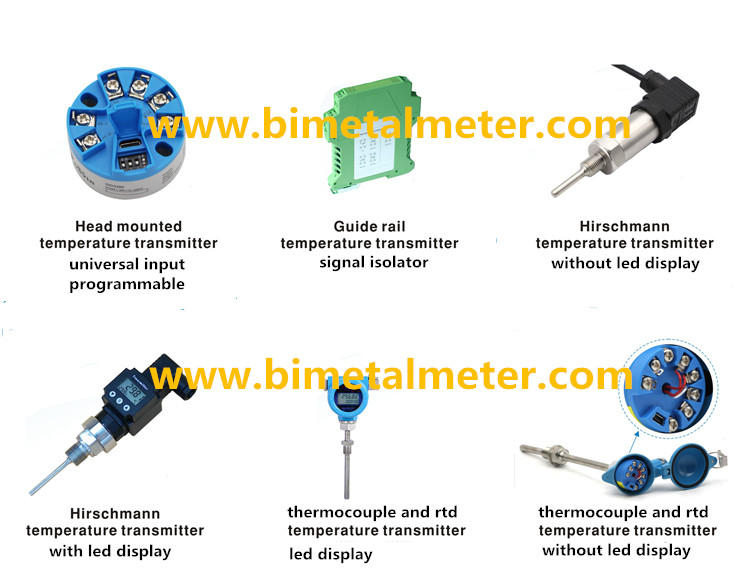

SBW帶熱電阻/熱電偶一體化溫度變送器

SBW系列帶熱電阻/熱電偶一體化溫度變送器是系列溫度儀表的一體化現場安裝變送單元，可對固體表面、液體、氣體進行溫度檢測、變送和顯示。廣泛用于石油、化工、冶金、電力、機電、輕紡、食品、醫藥等工業和科研領域，是一種新型的機電一體化溫度儀表。

SBWZ帶裝配熱電阻一體化溫度變送器

SBWZKG帶鎧裝熱電阻一體化溫度變送器日本崗崎結構

SBWZK帶鎧裝熱電阻一體化溫度變送器標準型

SBWR帶裝配熱電偶一體化溫度變送器

SBWKG帶鎧裝熱電偶一體化溫度變送器日本崗崎結構

SBWRK帶鎧裝熱電偶一體化溫度變送器 標準型

SBW系列一體化溫度變送器主要由溫度傳感器(熱電阻或熱電偶)與二線制溫變模塊(標準型或智能型)構成。顯示型產品另加一電流顯示表(模擬指針表或數字顯示表)。溫變模塊及顯示表可直接裝在傳感器的接線盒內，或分離安裝在現場管道上，從而使溫度的傳感、變送及顯示一體化。兩線制智能溫度變送器(JBW 型和 HBW 型)是多功能、高精度通用可編程智能溫度變送器，它適合于各種熱電偶、熱電阻、mV 及歐姆信號輸入、輸入信號被轉換成與溫度相對應的4~20mA 模批信號輸出，量程可任意設定。HBW型不可選擇與HART 協議兼容的數字通訊信號輸出.

特點

●溫度變送器模塊采用環氧樹脂或硅膠封裝，使用環境溫度寬、耐腐蝕、抗震動。且靜態功耗微弱、安全可靠使用壽命長;

●采用二線制傳輸，大信號4-20mA 輸出，抗干擾能力強，傳輸距離大。省掉了架裝溫變的安裝費用和補償導線費用，大大降低測溫系統的成本;

●具有冷端補償和非線性校正，輸出信號與所測溫度成線性關系;

●可直接在現場帶顯示表頭顯示所測溫度，可與二次儀表配套使用，也可直接輸入計算機控制系統。智能溫度變送器具有以上特點外，還具有以下優點:

●適用于多種溫度傳感器輸入;

●多種輸入連接方式;溫度測試(雙阻、雙偶)、熱阻(二線、三線、四線)測試;口具有高強度的抗電磁和射頻干擾能力;

●輸入電路有自動校零功能，整機具有良好的長期穩定性:

●變送器電路的失靈自動報警;

●具有本安防爆、防腐性能，適合于易爆現場安裝。JBW溫度變送器可用計算機進行組態:量程、零點、輸出功能、分度號:輸出的4~20mA可校準。·HBW智能溫度變送器輸入/輸出信號隔離，具有更高強度的抗電磁和射頻干擾能力;可就地對它的單位、量程、零點、輸出功能，陰尼時間等參數進行凋整和沒定;HBW 溫度變送器輸出的4-20mA，另外疊加輸出數字通訊信號(與HART協議兼容)可就地或遠程對HBW度器進行參數調整及監控;

隔離型溫度變送器(標準型和智能型)變送電路輸入與輸出(電源)采用了電磁隔離技術(內含隔離器)，不需要配電器,低電平檢測信號就地放大轉換后遠距離傳輸，抗干擾能力強。

·非隔離型溫度變送器與配電器或安全柵配套使用，便可實現輸出信號隔離傳輸根據用戶實際需要，溫度變送器模塊和傳感器可采用分體式安裝方式(協議供貨)

訂貨注意事項

產品名稱

產品型號

測溫量程

基本誤差(變送電路、傳感器分別注明)

保護管總長、插入長度

特殊產品協議供貨

訂貨舉例

1、帶鎧裝熱電偶一體化溫度變送器，標準非隔離型，熱電偶分度號K、允差Ⅱ級，變送器基本誤差為0.2%，量程為0)~ 800℃，防水接線盒，鎧裝偶外徑Ф4mm，材質304，總長1000mm，無安裝定裝置。

標注為:SBWRK-2160-133FI000A/I020800℃2、帶鎧裝鉑電阻一體化溫度變送器，引進型號，JBW智能溫變，鉑電阻分度號P100，A級允差，變送電路基本誤差0.1%，鎧裝外徑3mm，材質304，總長550mm，插入長度400mm，三線制，帶鋼管保護管，外徑中12mm，固定螺紋M20x15，防爆等級ExdⅡBT4，量程0~350℃。

標注為:SBWZKG-24601-43WHE550A400/A0.10-350℃M112/BT43、帶裝配鉑電阻一體化溫度變送器，HBW智能溫變，鉑電阻分度號Pt100，B級允差，變送電路基本誤差01.1%量程50~150℃，帶數顯表，防爆等級ExibⅡCT5，保護管外徑Ф16mm，材質316，總長1200mm，插入長度1050mm，固定法蘭安裝。

標注為:SBWZ-2450HS-490-1200H1050/B0.150-150℃/i
