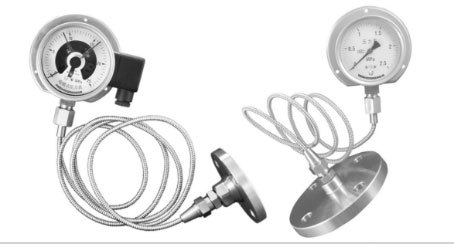

YTP-100 YTP-150 隔膜壓力表

隔膜式系列壓力表(配接化學密封)，是由一個不同類型的通用壓力表與一個隔膜隔離體配接而成的。在通用型壓力表與隔膜隔離體之間還可以配接具有特定要求的連接體。通過這種配接,使一般通用型的壓力表,增加了對特殊腐蝕要求、溫度高、粘度大或含有固態浮游物、易凝固介質壓力的測量性能。隔膜式壓力表(配接化學密封)在石油化工、制堿、化纖、制藥、鋼鐵、食品等行業測量流體介質壓力時被廣泛使用。
結構原理
配接化學密封系列壓力表的工作原理如圖所示隔離膜片在被測介質壓力P的作用下產生變形,壓縮內部充填的工作液形成一個相當于P的壓力P'。經工作液的傳導,使壓力儀表中的彈性元件自由端產生相應的變形,并按與之相配接的類別壓力儀表工作原理顯示出被測的壓力值。
隔膜壓力表密封液的液位差
配接化學密封系列壓力表在安裝時受壓部份與通用型壓力表處于不同位置時,(尤其對于采用軟管連接的隔膜表)應考慮到由于液位差對壓力的影響。如圖所示。(密封工作液比重大體等于1的,落差1m壓力差約為0.01MPa。)
隔膜式壓力表的溫度影響
隔膜式壓力表其溫度的影響量與密封液膨脹系數隔膜剛度及受壓部位的溫度有關。儀表在使用環境溫度偏離20+5℃時,受溫度影響的示值最大變化率剛性不大于0.1%/℃,柔性(遠接式)不大于0.1+0.025L%/℃(L-傳壓導管長度m)。隔膜式壓力表在制做時應注意根據不同的使用環境,選擇相適應的密封工作液。

隔膜式壓力表的耐腐蝕性能
本公司制造的隔膜式壓力表其耐腐蝕性能包括充分滿足客戶外部環境,及內部環境(介質腐蝕性)兩個方面根據外部環境的要求,可以選擇本公司生產的不同類型的壓力表及與之相適應的隔離器進行配接。對于不同腐蝕性的測量介質可通過選擇與之相適應的防腐材料隔膜及防腐材料的隔離體部件來保證。

1.隔膜材料: SUS316、SUS316L、蒙乃爾合金(Cu30Ni70)、哈氏合金(HC276)、鉭(Ta)、氟塑料(F4)、鈦膜片等
2.隔離體材料: 1Cr18Ni9Ti、SUS316、SUS316L、鈦材、氟塑料(F4),在不銹鋼外部噴涂或內襯氟塑料或 適用其它材料3.密封墊圈材料:丁晴橡膠、氟橡膠、硅橡膠及氟塑料
