YTX-100B
 隔爆型電接點壓力表使用說明書

隔爆型電接點壓力表系按國家標準“爆炸性氣體環境用電氣設備”第1部分：通用要求第2部分：隔爆型“d” GB3836.2-2000的相關規定及行業標準：“電接點壓力表”JB/T9273-1999的要求進行設計，經國家制定的檢驗機構所審批的圖樣和技術文件進制造的。
一、用途
隔爆型電接點壓力表的防爆標志：ExdⅡCT6（標志Ex、隔爆型d、類型ⅡC、溫度T組別T6），適用于爆炸性氣體環境中，測量溫度低于70℃的介質壓力。并通過電氣信號裝置與具有相應防爆性能的電器件配套使用，對被測壓力執行自動控制、報警、信號遠傳等多種功能,防護等級IP65。

二、儀表結構與防爆原理
儀表由隔爆結構的外殼及內裝電接點壓力表組成。工作中，當表殼內部的可燃性混合物因受火花或電弧（電接點壓力表的電氣信號裝置所引起）等作用而發生爆炸時，不會引起儀表外現場爆炸性氣體的爆炸，從而達到防爆的目的。

基本參數
1、儀表測量范圍，精確度等級，電氣參數見下表

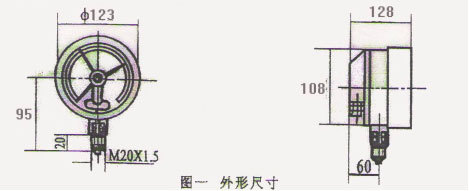

2、外形圖尺寸見圖一

3、接線方法如圖二所示

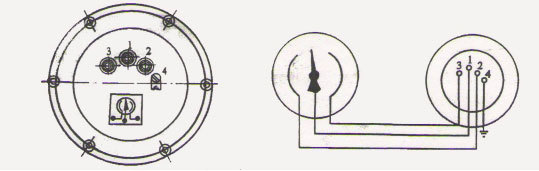

圖二 接線示意圖

1、上下限設定指針----黃色線           2、上限導電針（觸點）----紅色線
3、下限導電針（觸點）----藍色線       4、接地

4、進線橡膠密封圈內徑Φ10mm，配用500VBX型對芯橡皮線4X12橡套電纜（外徑Φ9.8），電纜引入裝置處達到IP44的要求。
三、使用、維護與檢修
1、儀表安裝的條件要求：環境溫度為-40℃～70℃，海拔不高于2000M（氣壓0.08～0.11MPa）。儀表應垂直安裝，并力求與測定點保持同一水平位置。
2、儀表的電氣線路接妥后，應旋緊壓緊螺母，認真檢查并應進行試動作。
After the completion of the gauge electric line, screw the clamp nuts, take careful inspection and perform test run.
3、儀表在測量穩定壓力時，可使用至上限的3/4；在測量交變壓力時則用至上限值2/3；  測量負壓時不受此限。
4、在打開出線盒或調節上、下限設定值范圍時，必須首先切斷電源。
5、儀表在正常使用的情況下，應定期檢驗，每半年至少進行一次。儀表如突然發生問題（彈簧管因滲漏而導致泄壓；觸頭熔焊或因嚴重氧化影響觸點通、斷的可靠性；指針松動或指示失靈等現象）時，則應立即予以檢修或更換。
6、儀表在使用過程中，應經常保持其干燥和潔凈。
7、儀表的防爆性能可靠與否，主要取決于隔爆外殼的承壓強度及隔爆面對質量情況。因此在進行安裝、使用及檢修過程中，務必注意隔爆面，切勿磕碰劃傷，特別是在拆裝儀表的接線盒或在對其進行全面檢修時應特別注意。在隔爆面上不允許涂漆。

8、檢修時，如用戶對隔爆電氣設備的基礎知識概念不清，對隔爆型儀表的結構特點與要求等不甚了解，切勿隨意拼湊或改裝，否則會有損于儀表的隔爆性能，如有必要可將儀表返回我廠檢修。
