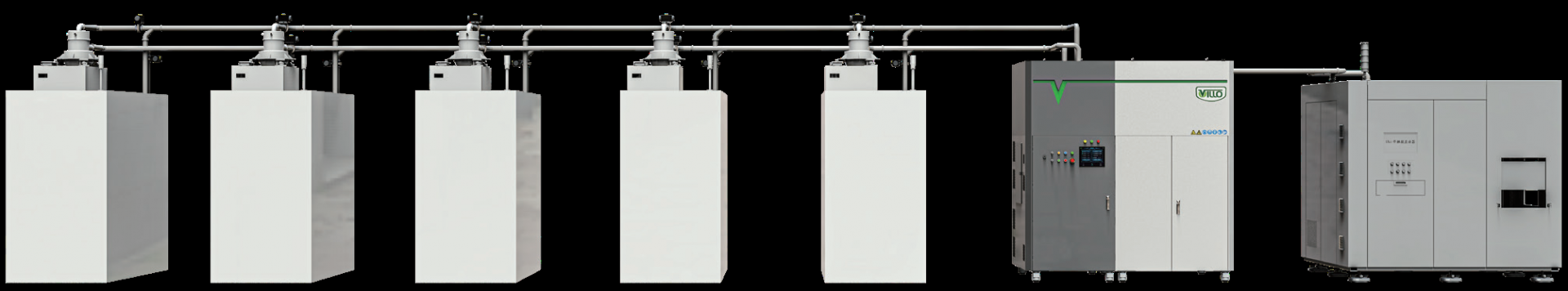

金屬增材設備粉末管理系統

產品簡介

金屬增材設備粉末管理系統，將RGV自動化取件系統和AGV粉車運輸系統相結合。具有流程自動化、流程安全化、智能化等優勢，真正實現生產過程環保、安全、智能、自動化。該系統具備強大的功能和高度集成化設計，能夠顯著簡化粉末處理流程，涵蓋了吸粉、篩分、上粉等全流程操作。

產品特點

安全性 :系統設計符合高標準安全要求，確保操作人員安全和設備穩定運行。

高效性：優化了粉末處理流程，顯著提升了生產效率，減少了風機停機時間。

精準性：采用先進的控制技術，確保吸篩送的高精度，滿足3D打印對材料的高要求。

智能化：能夠?qū)崟r(shí)監控設備運行狀態，實現智能化管理。

自動化：系統高度自動化，減少人工干預，降低了操作難度和人為誤差，提高生產的一致性和可靠性。



項目	參數
配套打印機數量（臺）	1拖5臺打印機
上料速率(L/min）	3
篩分速率(L/min)	3
上粉垂直高度	≤8
上粉水平距離	≤25
自動化功能	AGV對接
	新粉供應
	篩分
	余粉回收存儲
	溢粉回收
	變位機粉末回收

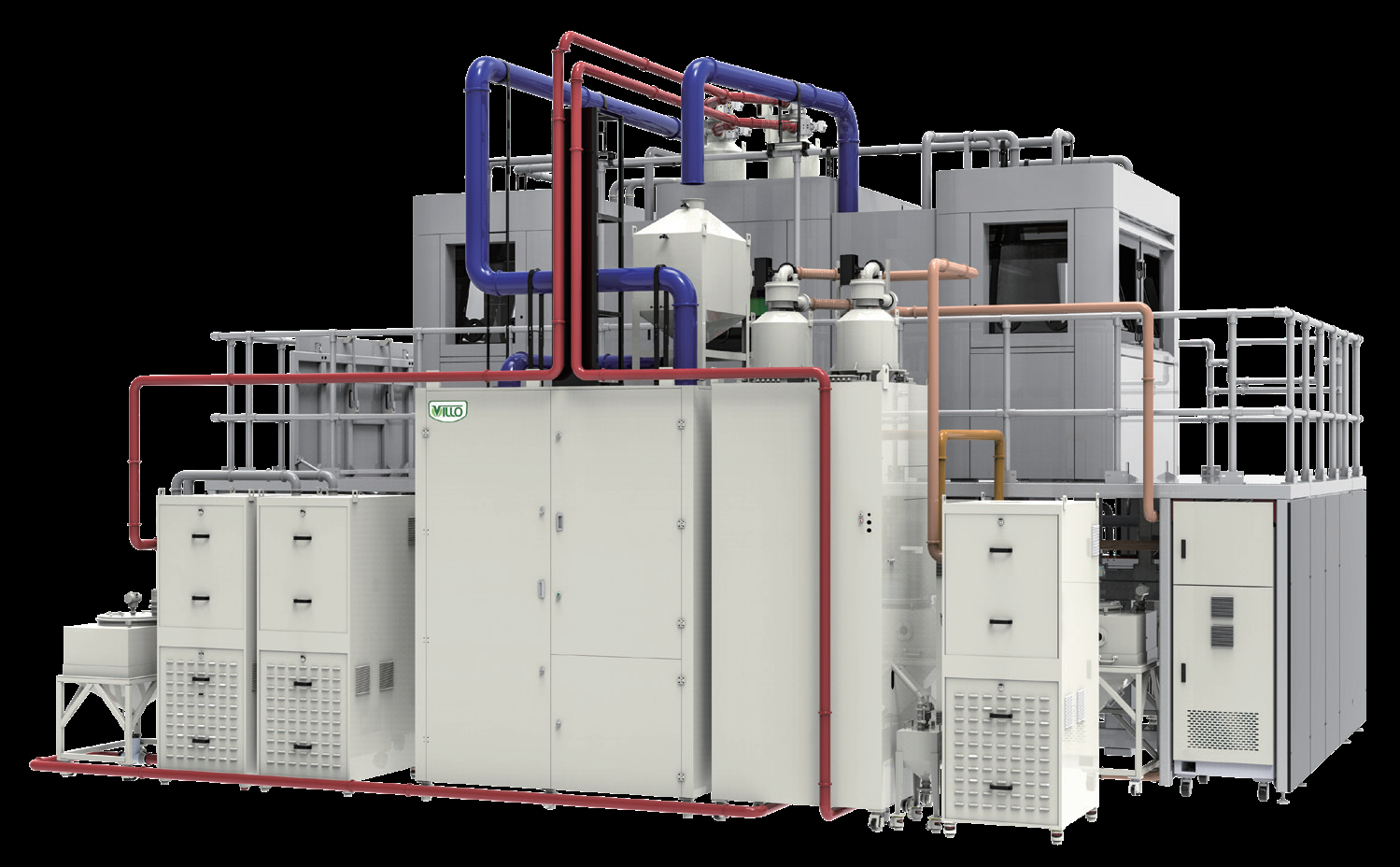

金屬增材全智能化輔助系統

 產品簡介

我司精心研發的金屬增材全智能化輔助系統， 具有安全、高效、智能的特點， 由外置氣氛循環過濾、吸粉、篩分、上粉等模塊組成創新型3D打印金屬粉末處理系統。該系統已在業界享有盛譽的3D打印商處成功投入生產運行，展現出其卓越的性能和穩定性，是增材制造產業化生產的必然選擇。

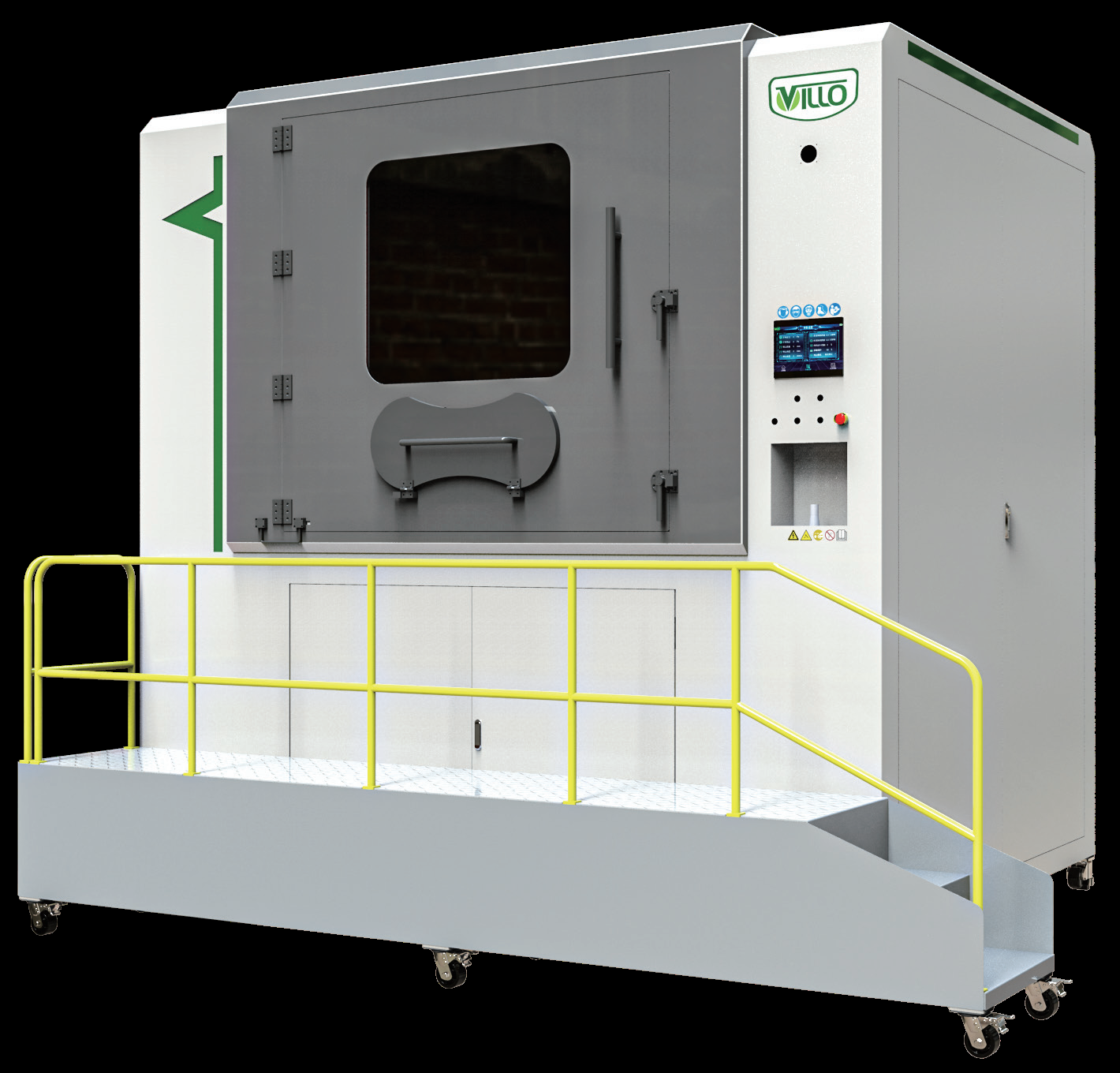

自動清粉機

解決方案

針對清理復雜工件殘留粉末，我司精心打造的自動清粉機專為此設計。設備集成前沿清粉技術，能實現無死角清粉。高壓吹起協同負壓吸塵的雙重清理模式，可將深槽、狹窄內角及內腔流道里的頑固粉末輕松剝離。安全防護上，針對鈦合金、鋁合金等活潑金屬粉末，自動清粉機運用全密閉腔體設計，配備惰性氣體保護系統，保證設備處于微氧狀態下清理粉末，有效抑制爆炸風險，保障清粉過程安全。

產品特點

自動清粉機配備先進程序，驅動工件 0 - 360° 旋轉，支持觸屏、搖桿控制，精準清除復雜結構內粉末，高效完成清粉 。

工件旋轉平臺配有高、低頻兩種震動模式，可依工件形狀尺寸設振動模式與頻率，振散粉末，提升清粉效果 。

全自動惰性氣體保護系統，具備自動洗氣、監測補氣、恒壓控制及泄壓保護功能，啟動即營造惰性環境，有效抑制反應的發生，避免粉末與空氣接觸發生氧化，保持粉末純凈度。

配備先進門禁防呆設計，手套進入孔門板與鉸鏈開關連鎖，運動中開門即報警停機。清粉腔門板與平臺運動、氧傳感器聯動，低氧時無法開門，全方位保障人員安全 。

設備尾氣處配置H級高效過濾，過濾精度0.3~1μm/過濾效率≥99.95%，可高效凈化排出尾氣。

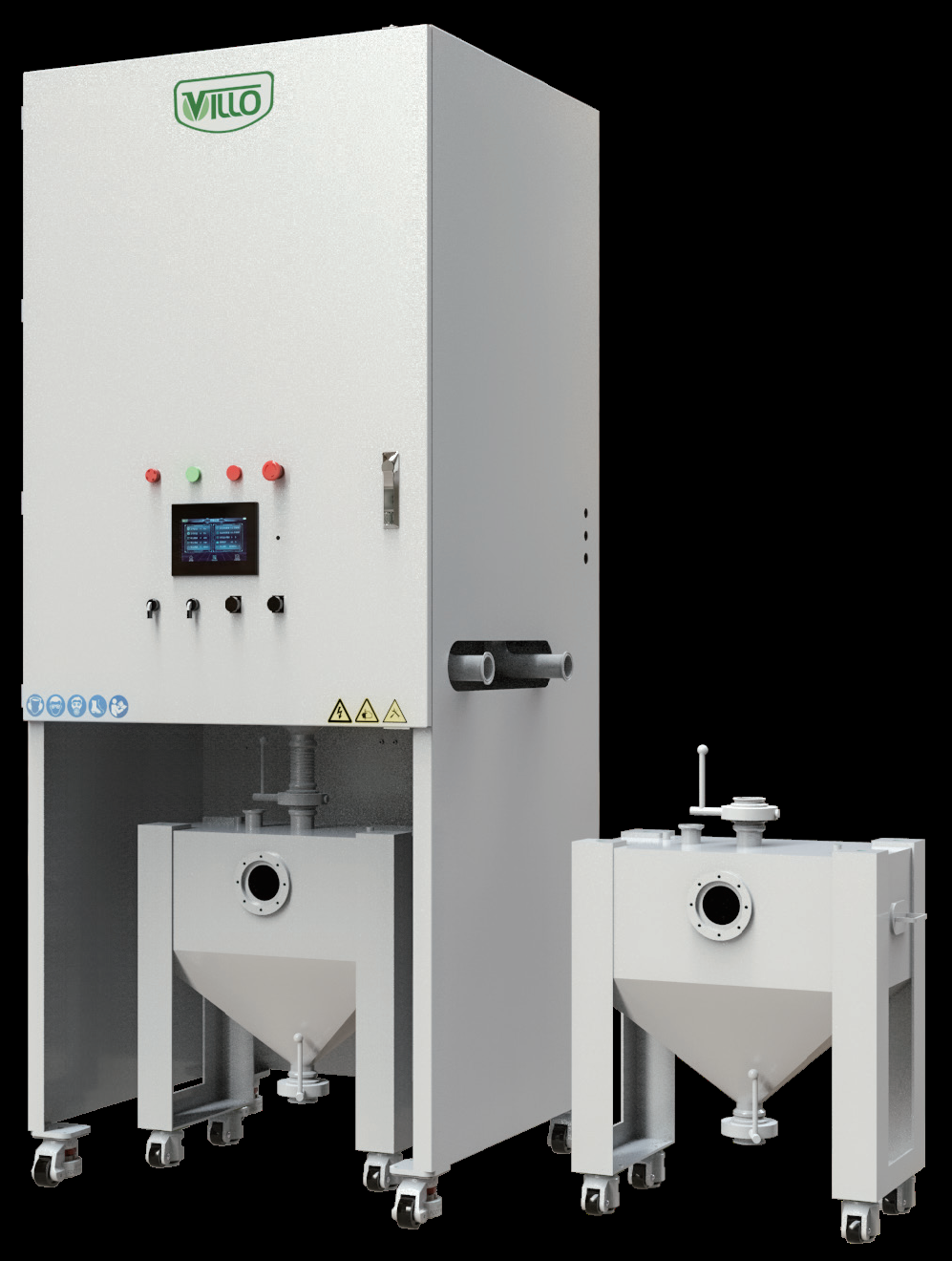

吸篩一體機

需求點

收集打印機內多余的粉末時，往往需要人工吸粉到儲粉罐中，隨后將儲粉罐中的粉末轉運到篩粉機進行篩粉后方可重復利用。頻繁的轉運會對環境造成污染和人力的浪費，需要實現自動吸粉和篩粉，實現人工智能化。

解決方案

在微氧環境下，同時實現粉末收集及篩分功能，減少人工回收粉罐舊粉篩分等流程。提升生產效率、減少污染風險。

適用工況

本設備適用于金屬3D打印設備廢粉的手動清潔工作。

產品特點

超聲波震動篩分單元 :通過超聲波高頻震動+雙震動電機低頻震動，可以在微米范圍內將振蕩力均勻地傳輸至網面上。利用高低頻的結合可以減少篩面與物料之間的磨擦，減少網眼堵塞，從而增加篩粉效率。

分離過濾單元 :分離過濾單元具備過濾功能、反吹功能、氧濃度監測功能，自動泄壓、機械泄壓等集成一體；將回收的粉末收集到分離過濾單元內進行氣粉分離，潔凈氣體重返篩前儲粉車，回收粉末儲存在分離過濾單元內，通過高料位監測內部粉末是否滿料，開啟蝶閥進行篩分。

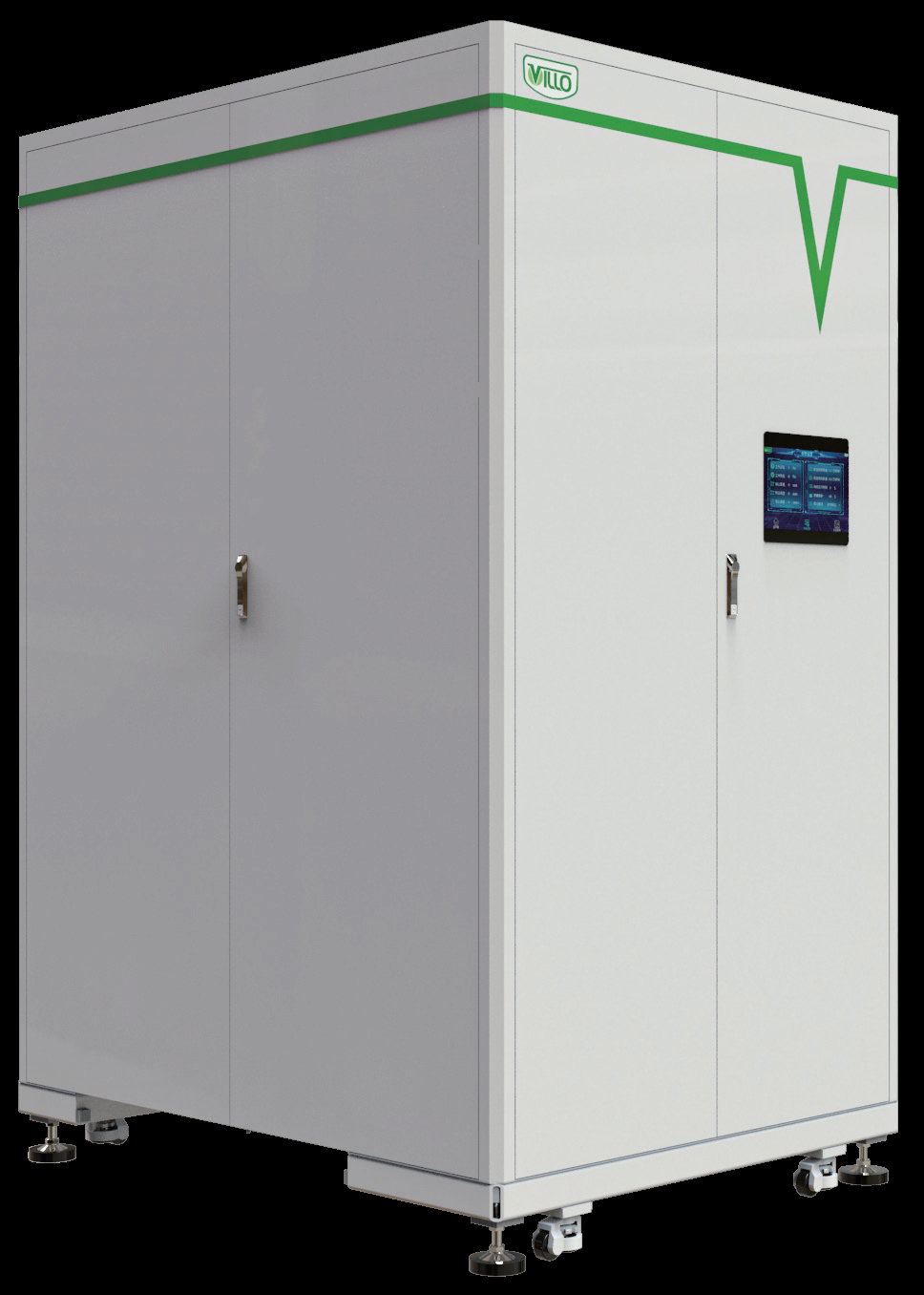

氣體循環柜

需求點

在打印機工作的過程中，會產生少量細微的粉末，若不及時清理，會嚴重影響產品質量，甚至?xí)l(fā)生爆炸。

解決方案

針對粉末的性質和打印腔體絕氧環境的要求，選用VJS系列高密封型工業集塵器；配有防靜電材質過濾器，有效除靜電。氣密性好、耗氣量低。

適用粉塵

高溫鎳合金、不銹鋼、鋁鎂合金、鈦合金、純鈦等金屬粉末。





真空上料機

需求點

在打印機工作開始或過程中，使用人力上料，會產生環境的污染和人力浪費，需要自動送粉，實現人工智能化。

解決方案

根據粉塵的性質、打印腔體絕氧環境的要求和上粉量多少，選配不同配置的VJS系列真空上料系統。配有防靜電PTFE覆膜濾筒，有效除靜電，氣密性好、耗氣量低。

適用粉塵

高溫鎳合金、不銹鋼、鋁鎂合金、鈦合金、純鈦等金屬粉末。
用于溢粉罐粉塵收集，成型室多余粉塵清潔，粉塵篩分分級，并可同步回用至上料系統。

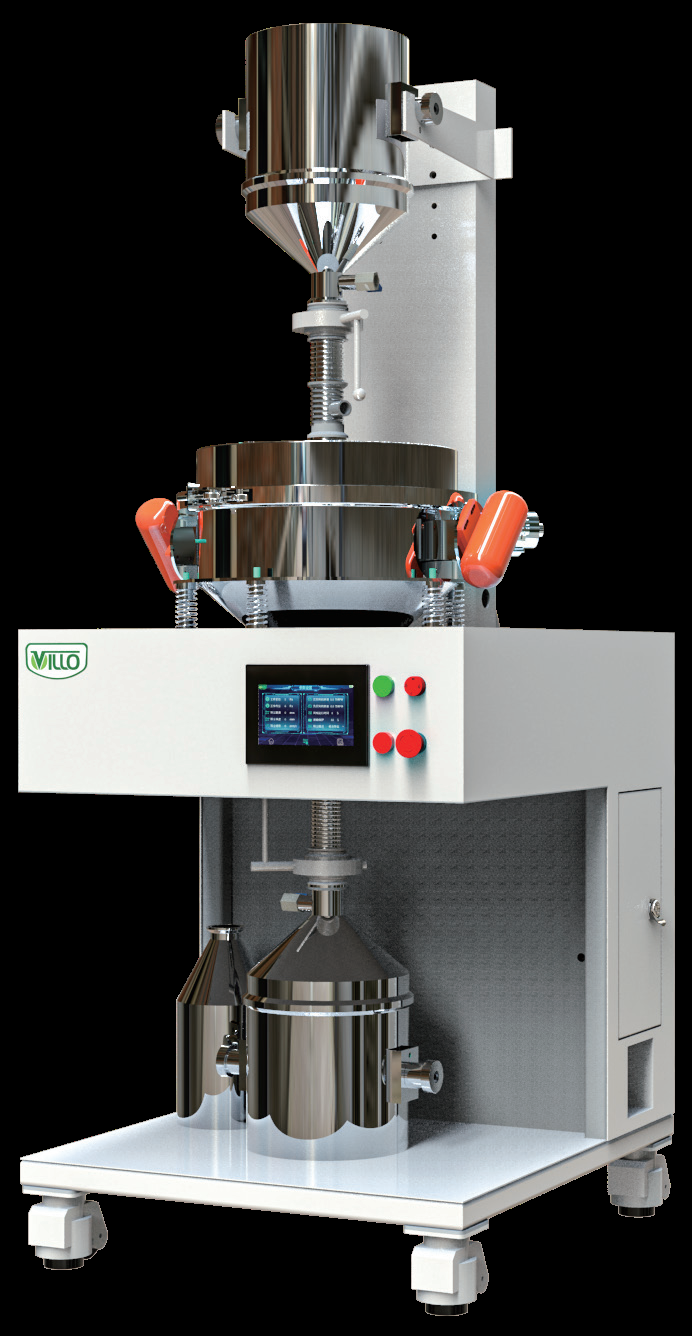

篩分機

需求點

針對金屬3D打印機使用的粉末進行精準篩分，氣密性要求高。

解決方案

通過雙振動電機布局加高頻超聲波振動，針對粉末的性質以及客戶對氧濃度要求，對粉塵進行篩分過濾，實現粉塵高效回收；往設備內充入惰性氣體，保持內部氣氛為低氧狀態，避免粉塵自燃的危險性，保護人員操作安全性。

適用粉塵

高溫合金，不銹鋼，鋁合金，鈦合金等金屬粉末。





濕式防爆吸塵器

安全性

本設備采用2.2KW防爆渦輪風機，使用水過濾+多層高效過濾結構,確保安全使用。本設備取得整機防爆認證，可處理不銹鋼、模具鋼、鈷鉻合金、鈦合金、鋁合金、無氧銅、鎳基高溫合金等多種爆炸粉塵。

便利性

本設備外形尺寸830×743×1629，裝有萬向腳輪，移動靈活，拆卸維護操作方便。

適用工況

本設備適用于清潔3D打印設備打印完成后，作業臺或有殘留粉體的地方。
